Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-M80-8501442

Hersteller Teil #: M80-8501442

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Harwin Inc.

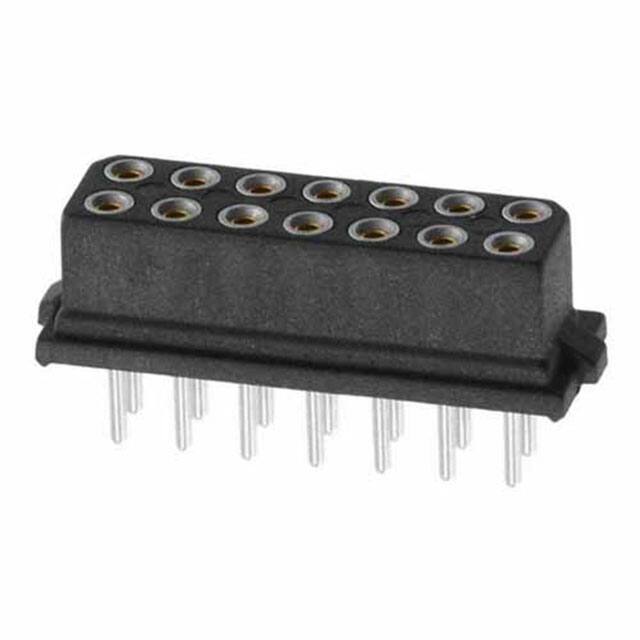

Beschreibung: HARWIN M80-8501442 Wire-To-Board Connector, Dual in Line, Datamate L-Tek M80 Series, Through Hole, Receptacle

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

M80-8501442 Datenblatt

Attribute

Attribute Value

Factory Lead Time

13 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Circular

Housing Material

Polyamide

Contact Finish Mating

Gold

Contact Materials

Beryllium Copper

Insulation Materials

Polyamide (PA46), Nylon 4/6, Glass Filled

Voltage Rated

800V

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

Datamate L-Tek

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Receptacle

Number of Positions

Applications

Automotive, General Purpose, Military

Number of Rows

Additional Feature

POLARISED

Fastening Type

Locking Ramp

Voltage - Rated DC

120V

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Female Socket

Mixed Contacts

Orientation

Straight

Depth

5.5mm

Insulation Height

0.202 5.14mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Current Rating

Pitch - Mating

0.079 2.00mm

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.079 (2.00mm)

Contact Length - Post

0.118 3.00mm

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Contact Gender

Female

UL Flammability Code

94V-0

Housing Color

Black

Contact Resistance

25mOhm

Insulation Resistance

100MOhm

Mating Contact Pitch

0.079 inch

Max Voltage Rating (AC)

120V

Max Current Rating

Polarization Key

POLARIZED HOUSING

Length

17.15mm

Contact Finish Thickness - Mating

12.0μin 0.30μm

Contact Finish Thickness - Post

157.5μin 4.00μm

Stack Height (Mating)

7.23mm 7.85mm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Flammability Rating

UL94 V-0
